Un aperçu approfondi de DALI
DALI, ou Digital Addressable Lighting Interface, est un protocole dédié au contrôle numérique de l’éclairage qui permet l’installation sans faille de réseaux d’éclairage robustes, évolutifs et flexibles. Chez Integral LED, nous nous sommes penchés sur les subtilités de DALI, en offrant une vue d’ensemble de son fonctionnement et de ses principales caractéristiques.
Qu’est-ce que DALI ?
Conçu à l’origine pour révolutionner le contrôle et la configuration des ballasts fluorescents, DALI a fait entrer le contrôle de l’éclairage dans l’ère numérique, en remplaçant ses prédécesseurs analogiques tels que 0/1-10V. Contrairement à ses prédécesseurs à diffusion unidirectionnelle, DALI a introduit la possibilité d’attribuer des adresses individuelles à chaque appareil, ce qui permet un contrôle précis et des fonctions de regroupement grâce auxquelles les utilisateurs peuvent configurer des systèmes d’éclairage dynamiques.
DALI fonctionne sur un modèle de communication bidirectionnelle, permettant aux appareils de recevoir des commandes de contrôle et de configuration, de signaler des défauts ou de répondre à des requêtes sur l’état
Une norme industrielle
DALI est un système de contrôle normalisé par l’industrie, dont les procédures et les protocoles sont définis dans la norme internationale multipartite CEI 62386 et dans les spécifications rédigées par la DiiA (Digital Illumination Interface Alliance). Restructuré en 2014 pour accueillir DALI-2, le programme de certification développé et maintenu par l’Alliance DALI met l’accent sur l’interopérabilité des produits DALI et comprend des tests rigoureux vérifiés de manière indépendante par l’Alliance.
En favorisant la compatibilité entre fabricants, les différents produits conformes à la norme DALI peuvent communiquer et s’intégrer de manière harmonieuse, ce qui se traduit par un écosystème de contrôle numérique de l’éclairage cohérent et efficace. Les électriciens, les installateurs et les concepteurs d’éclairage peuvent ainsi utiliser une large gamme de produits provenant de différents fabricants, ce qui élargit l’éventail des caractéristiques et des fonctionnalités disponibles pour leurs conceptions et leurs installations.
Facilité d’installation
La simplicité du câblage est l’un des principaux avantages de ce système ; DALI combine l’alimentation et la transmission de données sur une seule paire de fils, ce qui élimine le besoin d’un câble de bus séparé, et contrairement à d’autres systèmes de contrôle de l’éclairage, DALI n’intègre pas la polarité des fils, ce qui réduit la probabilité d’erreurs de câblage.
Contrôle individuel, de groupe et de diffusion
L’une des principales caractéristiques de DALI est sa capacité de communication sophistiquée, qui permet l’adressage individuel, de groupe et de diffusion. L’adressage individuel permet un contrôle numérique précis de chaque appareil DALI, tandis que l’adressage de groupe facilite le contrôle simultané de plusieurs appareils, ce qui permet aux utilisateurs de synchroniser l’éclairage de luminaires ou de zones spécifiques. L’option de diffusion renforce davantage l’efficacité, permettant d’envoyer des commandes universelles à tous les appareils DALI d’un système. Cette souplesse d’adressage permet à DALI de s’adapter aux différentes préférences des utilisateurs et aux complexités des différents scénarios d’éclairage.

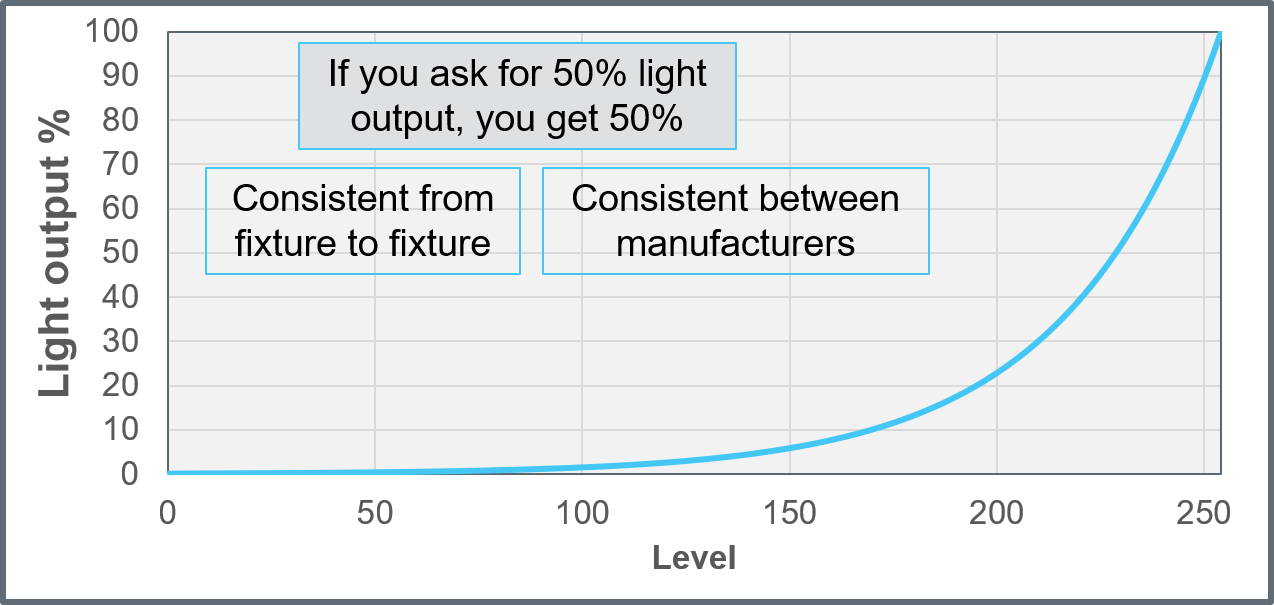

Précision de la gradation
La technologie de gradation précise de DALI assure un contrôle cohérent et reproductible des niveaux d’éclairage. Les appareillages certifiés DALI-2 suivent une courbe de gradation normalisée conçue pour correspondre à la sensibilité et à la perception de la luminosité de l’œil humain, ce qui garantit une expérience d’éclairage cohérente et confortable.
Les procédures de test pour la conformité DALI-2 comprennent des mesures rigoureuses du flux lumineux afin de garantir la conformité avec la courbe de gradation standardisée. Cet engagement en faveur de la précision de la gradation fait de DALI le choix idéal pour les applications où un contrôle précis de l’intensité lumineuse est primordial, de l’éclairage résidentiel ambiant aux installations commerciales spécialisées.
Contrôle des couleurs
DALI maîtrise les subtilités de la couleur, ce qui permet d’incorporer dans le protocole différentes méthodes de contrôle de la couleur, appelées collectivement « types de couleur », dans le cadre de la certification DALI-2.
Tc (blanc ajustable) facilite le contrôle de la température de couleur corrélée (CCT), RGBWAF (contrôle de couleurs RGB) permet de gérer facilement jusqu’à six canaux de couleur, et xy coordinate (coordonnées xy) (contrôle de couleurs xy) permet une sélection précise et répétable des coordonnées de couleur à partir du diagramme de chromaticité de la CIE (1931).
Scènes
Les scènes, une fonction puissante de DALI, permettent aux utilisateurs de préprogrammer et de rappeler rapidement différents réglages d’éclairage dans le système, contribuant ainsi à un environnement lumineux dynamique et adaptable.
Types de commandes
La structure de commande polyvalente de DALI comprend des fonctions de contrôle, de configuration et de requête. Les commandes de contrôle permettent de déclencher des fondus à des niveaux d’éclairage prédéfinis, de rappeler des scènes préprogrammées ou simplement d’éteindre les lumières. Les commandes de configuration permettent aux utilisateurs d’affiner les paramètres tels que les durées de fondu ou d’ajuster les niveaux d’éclairage stockés dans des scènes spécifiques, offrant ainsi un haut degré de personnalisation. Les requêtes DALI permettent aux utilisateurs de recueillir des informations en temps réel sur l’état des appareils, notamment sur les niveaux d’éclairage actuels ou sur la défaillance d’une lampe.
Structure du réseau
La structure du réseau DALI est basée sur le concept de sous-réseaux, chacun prenant en charge jusqu’à 64 appareils de commande et 64 appareils de contrôle. Les appareils de commande alimentent les sources lumineuses (par exemple les pilotes de LED), tandis que les appareils de contrôle comprennent les contrôleurs d’application et les dispositifs d’entrée tels que les capteurs, les interrupteurs et les boutons-poussoirs qui facilitent la participation de l’utilisateur à la conception de l’éclairage. Les sous-réseaux fournissent un cadre pour une communication organisée et efficace, permettant la création de systèmes d’éclairage complexes et étendus, mais gérables. Les sous-réseaux peuvent être interconnectés pour un contrôle à l’échelle du bâtiment.
Les sous-réseaux et les réseaux DALI s’intègrent parfaitement aux systèmes sans fil, étendant la flexibilité et le contrôle au-delà des limites de la fonctionnalité câblée traditionnelle. Cela s’étend à l’intégration Bluetooth via des passerelles, et à l’avènement de DALI+, qui introduit le contrôle sans fil facilité par des supports IP, tels que le Wi-Fi, ouvrant une nouvelle ère de connectivité et de commodité étendues.
DALI permet un contrôle et une configuration efficaces au sein d’un écosystème reconnu par l’industrie et géré avec soin. Grâce à sa maîtrise de la gradation et à l’attention méticuleuse qu’il porte à l’interopérabilité, DALI s’impose comme une solution robuste et adaptable, qui façonne le paysage de l’éclairage moderne.
Integral LED propose une gamme de produits avec des modules DALI intégrés pour une compatibilité instantanée avec l’écosystème DALI, ainsi qu’une sélection de pilotes et de modules DALI grâce auxquels nos produits peuvent être utilisés conjointement avec le système de contrôle d’éclairage intelligent DALI. Acheter maintenant.
